5.2 卷积层的计算：Kernel、Padding、Stride 与通道

上一节我们从 MLP 的局限出发，理解了 CNN 为什么要采用局部连接和权重共享。局部连接让每个输出位置只观察输入中的一个小窗口，权重共享则让同一个局部检测器能够在整张图像上重复使用。

但这些描述还只是直觉。真正实现卷积层时，我们还需要回答一系列非常具体的问题：卷积核如何在输入上滑动？每个输出位置究竟是怎样计算出来的？为什么卷积有时会让图像变小？padding 和 stride 分别会怎样改变输出尺寸？当输入包含多个通道时，一个卷积核又是什么形状？

这一节我们将把这些问题统一起来。我们会先从最简单的二维单通道卷积开始，然后逐步加入 padding、stride、batch 和 channel 维度，最后讨论看起来特殊、但在现代 CNN 中非常重要的 \(1 \times 1\) 卷积。

需要提前说明的是，深度学习框架中通常把卷积核直接放在输入窗口上做逐元素乘法，并不会先把卷积核翻转。因此严格来说，nn.Conv2d 实现的是互相关（cross-correlation），而不是数学定义中的离散卷积。不过在深度学习中，卷积核本身是通过训练学习出来的，是否翻转不会改变模型的表达能力，因此通常仍然把这个操作简称为卷积。

import dnnlpy
import matplotlib.pyplot as plt
import torch
import torch.nn.functional as F
from torch import Tensor

dnnlpy.set_matplotlib_format('highdpi')
print('PyTorch version:', torch.__version__)

PyTorch version: 2.13.0+cpu

5.2.1 从一个局部窗口开始

先考虑一个最简单的情况：输入是一张单通道二维图像，卷积核也是一个二维矩阵。

图 5.2.1 二维互相关运算 (Zhang et al. 2023, fig. 6.2.1)

假设输入为：

\[ X = \begin{bmatrix} 0 & 1 & 2 \\ 3 & 4 & 5 \\ 6 & 7 & 8 \end{bmatrix} \]

卷积核为：

\[ K = \begin{bmatrix} 0 & 1 \\ 2 & 3 \end{bmatrix} \]

卷积核首先覆盖输入左上角的 \(2 \times 2\) 区域：

\[ \begin{bmatrix} 0 & 1 \\ 3 & 4 \end{bmatrix} \]

对应位置逐元素相乘后求和：

\[ 0 \times 0 + 1 \times 1 + 3 \times 2 + 4 \times 3 = 19 \]

这个结果就是输出左上角的第一个元素。随后卷积核向右移动一个位置，再对新的局部窗口执行相同计算：

\[ 1 \times 0 + 2 \times 1 + 4 \times 2 + 5 \times 3 = 25 \]

当一行计算完成后，卷积核再向下移动，直到所有合法窗口都被处理。最终输出为：

\[ Y = \begin{bmatrix} 19 & 25 \\ 37 & 43 \end{bmatrix} \]

对于一个形状为 \(H \times W\) 的输入和一个形状为 \(K_h \times K_w\) 的卷积核，在暂时不考虑 padding 和 stride 的情况下，输出位置 \((i,j)\) 可以写为：

\[ Y_{i,j} = \sum_{u=0}^{K_h-1} \sum_{v=0}^{K_w-1} X_{i+u,j+v}K_{u,v} \]

这个公式看起来有很多下标，但含义很简单：取出输入中从 \((i,j)\) 开始的局部窗口，与卷积核逐元素相乘，然后把所有结果加起来。

下面实现一个只支持二维张量的最小版本。它暂时不处理 batch、channel、padding 和 stride，只用来展示卷积最核心的滑动窗口计算。

def corr2d(x: Tensor, kernel: Tensor) -> Tensor:
    """Compute 2D cross-correlation for a single-channel input."""
    if x.ndim != 2 or kernel.ndim != 2:
        raise AssertionError('`input` and `kernel` must both be 2D tensors.')

    K_h, K_w = kernel.size()
    h = x.size(0) - K_h + 1
    w = x.size(1) - K_w + 1

    if h <= 0 or w <= 0:
        raise RuntimeError('`kernel` must not be larger than the input.')

    output = x.new_empty(h, w)

    for i in range(h):
        for j in range(w):
            window = x[i : i + K_h, j : j + K_w]
            output[i, j] = torch.sum(window * kernel)

    return output

测试一下：

x = torch.arange(9, dtype=torch.float32).view(3, 3)
kernel = torch.tensor([[0.0, 1.0], [2.0, 3.0]])

y = corr2d(x, kernel)

print('Input:', x, sep='\n')
print('Kernel:', kernel, sep='\n')
print('Output:', y, sep='\n')

Input:
tensor([[0., 1., 2.],
        [3., 4., 5.],
        [6., 7., 8.]])
Kernel:
tensor([[0., 1.],
        [2., 3.]])
Output:
tensor([[19., 25.],
        [37., 43.]])

这段实现已经体现了卷积最关键的两个思想：

• 每个输出元素只依赖输入中的一个局部窗口；
• 所有位置使用完全相同的卷积核参数。

后面的 padding、stride 和多通道卷积并没有改变这个核心，只是在决定窗口怎样移动，以及每个窗口中包含哪些维度。

5.2.2 卷积核在检测什么

卷积核并不是一个固定含义的算子。它只是一组可学习参数，不同参数会对不同局部模式产生响应。

例如，下面这个卷积核会比较局部区域左右两侧的像素：

\[ K_{\text{vertical}} = \begin{bmatrix} -1 & 0 & 1 \\ -1 & 0 & 1 \\ -1 & 0 & 1 \end{bmatrix} \]

如果一个窗口左侧像素较暗、右侧像素较亮，那么卷积结果会较大，因此它可以用来检测竖直方向的亮度变化。类似地，交换卷积核的方向，就可以检测水平方向的边缘。

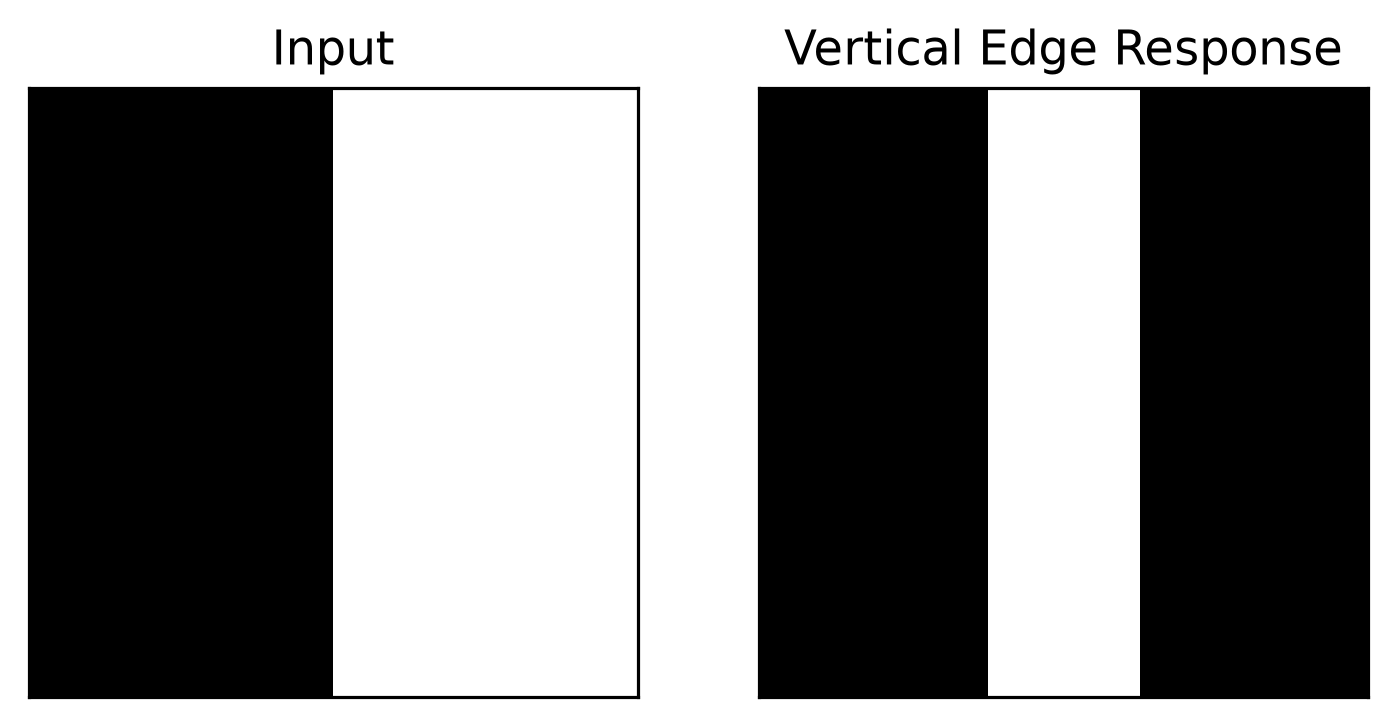

image = torch.zeros(10, 10)
image[:, 5:] = 1.0

kernel = torch.tensor(
    [
        [-1.0, 0.0, 1.0],
        [-1.0, 0.0, 1.0],
        [-1.0, 0.0, 1.0],
    ]
)
response = corr2d(image, kernel)

fig = plt.figure(1, figsize=(6, 3))
ax1 = fig.add_subplot(1, 2, 1)
ax1.imshow(image, cmap='gray', vmin=0, vmax=1)
ax1.set_xticks([])
ax1.set_yticks([])
ax1.set_title('Input')
ax2 = fig.add_subplot(1, 2, 2)
ax2.imshow(response, cmap='gray')
ax2.set_xticks([])
ax2.set_yticks([])
ax2.set_title('Vertical Edge Response')
plt.show()

这里的卷积核是我们手动指定的。在真正的 CNN 中，卷积核通常会像线性层的权重一样通过反向传播自动学习。浅层卷积核可能逐渐学会响应边缘、颜色变化和简单纹理，更深层卷积核则会组合前面提取出的特征，形成更复杂的视觉表示。

所以，卷积层并不是预先规定网络应该检测哪些模式，而是限制了检测模式的方式：每次只看局部窗口，并在所有位置共享同一组参数。

5.2.3 Padding：控制边界与输出尺寸

如果卷积核只能放在完全位于输入内部的位置，那么卷积之后的空间尺寸通常会变小。

例如，一个 \(5 \times 5\) 输入使用 \(3 \times 3\) 卷积核，卷积核在高度和宽度方向都只能移动 3 个合法位置，因此输出大小是 \(3 \times 3\)。如果继续重复卷积，空间尺寸会不断缩小：

\[ 5 \times 5 \xrightarrow{3 \times 3} 3 \times 3 \xrightarrow{3 \times 3} 1 \times 1 \]

这还会带来另一个问题：边缘像素参与计算的次数比中心像素更少。中心像素会出现在多个局部窗口里，而角落像素可能只被使用一次。

Padding 的做法是在输入边界周围补充额外像素。最常见的是补 0，也就是 zero padding。对于二维输入，如果高度方向上下各补 \(P_h\) 行，宽度方向左右各补 \(P_w\) 列，那么原始输入尺寸会从 \(H\times W\) 变为：

\[ (H + 2 P_h) \times (W + 2 P_w) \]

图 5.2.3 带填充的互相关运算 (Zhang et al. 2023, fig. 6.3.1)

下面观察一个 \(3 \times 3\) 输入经过一圈 zero padding 后的结果。

x = torch.arange(1, 10, dtype=torch.float32)
x = x.view(1, 1, 3, 3)
padded = F.pad(x, pad=(1, 1, 1, 1))

print('Original input:', x[0, 0], sep='\n')
print('After padding=1:', padded[0, 0], sep='\n')

Original input:
tensor([[1., 2., 3.],
        [4., 5., 6.],
        [7., 8., 9.]])
After padding=1:
tensor([[0., 0., 0., 0., 0.],
        [0., 1., 2., 3., 0.],
        [0., 4., 5., 6., 0.],
        [0., 7., 8., 9., 0.],
        [0., 0., 0., 0., 0.]])

在 PyTorch 中，二维 padding 的顺序是：

(left, right, top, bottom)

对奇数大小的卷积核，如果 stride 为 1，并且每侧 padding 为：

\[ P_h=\frac{K_h-1}{2}, \qquad P_w=\frac{K_w-1}{2} \]

那么卷积计算前后图像的高度和宽度保持不变。例如，\(3\times 3\) 卷积核使用 padding=1，\(5\times 5\) 卷积核使用 padding=2。

这种保持空间尺寸不变的做法经常被称为 same padding。与之相对的是 valid padding，它不补充任何像素，卷积之后空间尺寸会减小。不过需要注意，严格的 same padding 还与 stride 和偶数卷积核有关。当 stride 大于 1 时，输出尺寸通常仍然会减小。

5.2.4 Stride：控制卷积核移动的步长

前面的卷积核每次只移动一个像素，这对应 stride=1。但卷积核也可以一次移动多个位置。例如，如果 stride 为 2，卷积核在水平方向和垂直方向每次都跨过两个像素。这样输出位置更少，空间尺寸也会更快下降。

Stride 并不会改变每个局部窗口内部的计算方式，它只改变窗口起点的位置。当 stride 不为 1 时，输出位置 \((i,j)\) 对应的输入窗口起点不再是 \((i,j)\)，而是：

\[ (i S_h, j S_w) \]

其中，\(S_h\) 和 \(S_w\) 分别是高度和宽度方向的 stride。

因此，带 stride 的单通道卷积可以写为：

\[ Y_{i,j} = \sum_{u=0}^{K_h-1} \sum_{v=0}^{K_w-1} X_{iS_h+u,jS_w+v}K_{u,v} \]

图 5.2.4 带步幅的互相关运算 (Zhang et al. 2023, fig. 6.3.2)

下面使用同一个输入和卷积核，对比 stride 为 1 和 2 时的输出。

x = torch.arange(1, 26, dtype=torch.float32).view(1, 1, 5, 5)
kernel = torch.ones(1, 1, 3, 3)

stride1 = F.conv2d(x, kernel, stride=1)
stride2 = F.conv2d(x, kernel, stride=2)

print('Input shape:', x.shape)
print('Output shape with stride=1:', stride1.shape)
print('Output shape with stride=2:', stride2.shape)
print('Output with stride=1:', stride1[0, 0], sep='\n')
print('Output with stride=2:', stride2[0, 0], sep='\n')

Input shape: torch.Size([1, 1, 5, 5])
Output shape with stride=1: torch.Size([1, 1, 3, 3])
Output shape with stride=2: torch.Size([1, 1, 2, 2])
Output with stride=1:
tensor([[ 63.,  72.,  81.],
        [108., 117., 126.],
        [153., 162., 171.]])
Output with stride=2:
tensor([[ 63.,  81.],
        [153., 171.]])

Stride 大于 1 的卷积同时完成了两件事：

• 提取局部特征；
• 对特征图进行下采样。

因此，现代 CNN 中经常使用 stride convolution 代替部分池化层。不过更大的 stride 也意味着输出保留的空间位置更少，过早下采样可能会丢失细节。

5.2.5 输出尺寸如何计算

现在可以把 kernel、padding 和 stride 放在一起，推导卷积输出尺寸。

先看高度方向。原始输入高度为 \(H\)，上下 padding 后有效高度变为：

\[ H + 2 P_h \]

卷积核高度为 \(K_h\)。第一个窗口从位置 0 开始，最后一个合法窗口的起点最多是：

\[ H + 2 P_h - K_h \]

由于相邻窗口起点之间相隔 \(S_h\)，因此输出高度为：

\[ H_{\text{out}} = \left\lfloor \frac{H+2P_h-K_h}{S_h} \right\rfloor+1 \]

宽度方向同理：

\[ W_{\text{out}} = \left\lfloor \frac{W+2P_w-K_w}{S_w} \right\rfloor+1 \]

例如，输入大小为 \(32\times 32\)，卷积核为 \(3\times 3\)，padding 为 1，stride 为 1，则：

\[ H_{\text{out}} = \left\lfloor \frac{32+2-3}{1} \right\rfloor + 1 = 32 \]

如果把 stride 改成 2：

\[ H_{\text{out}} = \left\lfloor \frac{32+2-3}{2} \right\rfloor + 1 = 16 \]

下面写一个小函数，并与 F.conv2d 的实际输出进行比较。

def conv2d_output_size(
    input_size: int, kernel_size: int, stride: int = 1, padding: int = 0
) -> int:
    return (input_size + 2 * padding - kernel_size) // stride + 1


x = torch.randn(1, 1, 32, 32)
weight = torch.randn(1, 1, 3, 3)

for stride, padding in [(1, 0), (1, 1), (2, 1)]:
    actual = conv2d_output_size(
        input_size=32,
        kernel_size=3,
        stride=stride,
        padding=padding,
    )
    expected = F.conv2d(x, weight, stride=stride, padding=padding)

    print(
        f'stride={stride}, padding={padding}: '
        f'actual={actual}, expected={expected.size(-1)}'
    )

stride=1, padding=0: actual=30, expected=30
stride=1, padding=1: actual=32, expected=32
stride=2, padding=1: actual=16, expected=16

输出尺寸公式是理解 CNN 结构时最常用的公式之一。读网络结构图时，只要知道输入大小、kernel、padding 和 stride，就可以逐层计算特征图尺寸。

需要注意的是，我们这里暂时没有加入 dilation。空洞卷积（Dilated Convolution）会拉开卷积核内部采样点之间的距离，等价于增大卷积核的有效尺寸。它会在后面真正需要空洞卷积时再讨论。

Note

推荐一个经典的 CNN 卷积运算可视化项目：Convolution Arithmetic。它通过一系列动图直观展示卷积核在输入特征图上的滑动过程，涵盖普通卷积、不同步长与填充方式、空洞卷积以及转置卷积等操作。

5.2.6 从单通道到多输入通道

到目前为止，输入和卷积核都是二维的。但实际图像通常包含 channel 维度。

例如，一张 RGB 图像可以写成：

\[ X\in\mathbb{R}^{3\times H\times W} \]

三个通道分别包含红、绿、蓝的像素值。此时，一个卷积核不能只处理其中一个通道，否则它无法同时利用不同颜色的信息。

因此，对于包含 \(C_{\text{in}}\) 个输入通道的特征图，一个完整卷积核也必须包含 \(C_{\text{in}}\) 个通道：

\[ K\in\mathbb{R}^{C_{\text{in}}\times K_h\times K_w} \]

计算某个输出位置时，每个输入通道分别与对应的卷积核切片做局部乘加，然后再沿 channel 维度求和。对于单个输出通道：

\[ Y_{i,j} = \sum_{c=0}^{C_{\text{in}}-1} \sum_{u=0}^{K_h-1} \sum_{v=0}^{K_w-1} X_{c,i+u,j+v}K_{c,u,v} \]

也就是说，多输入通道不会分别产生多个最终输出，而是先把所有输入通道的信息合并成一个输出特征图。

图 5.2.6 多通道的互相关运算 (Zhang et al. 2023, fig. 6.4.1)

下面构造一个两通道输入，手动验证一次多通道卷积。

x = torch.tensor(
    [
        [[1.0, 2.0, 3.0], [4.0, 5.0, 6.0], [7.0, 8.0, 9.0]],
        [[9.0, 8.0, 7.0], [6.0, 5.0, 4.0], [3.0, 2.0, 1.0]],
    ]
)
kernel = torch.tensor(
    [
        [[1.0, 0.0], [0.0, 1.0]],
        [[0.0, 1.0], [1.0, 0.0]],
    ]
)

actual = sum(corr2d(x[c], kernel[c]) for c in range(x.size(0)))
expected = F.conv2d(x.unsqueeze(0), kernel.unsqueeze(0))
flag = torch.allclose(actual, expected[0, 0])

print('Manual output:', actual, sep='\n')
print('PyTorch output:', expected[0, 0], sep='\n')
print('Is manual output equal to PyTorch output?', flag)

Manual output:
tensor([[20., 20.],
        [20., 20.]])
PyTorch output:
tensor([[20., 20.],
        [20., 20.]])
Is manual output equal to PyTorch output? True

这里 x 的形状是 (2, 3, 3)，表示 2 个输入通道；kernel 的形状是 (2, 2, 2)，表示这个卷积核也包含 2 个输入通道。两个通道分别计算后相加，最终只得到 1 个输出通道。

5.2.7 多输出通道与 Conv2d 权重形状

一个卷积核只能产生一个输出特征图。如果希望网络同时检测多种局部模式，就需要使用多个不同的卷积核。

例如，一个卷积核可能更容易响应竖直边缘，另一个卷积核可能响应水平边缘，还有一些卷积核可能学习颜色变化或纹理。每个卷积核都会产生一个输出 channel，把这些结果堆叠起来，就得到多通道输出。

如果输入通道数为 \(C_{\text{in}}\)，输出通道数为 \(C_{\text{out}}\)，那么卷积层的权重形状为：

\[ W \in \mathbb{R}^{C_{\text{out}}\times C_{\text{in}}\times K_h\times K_w} \]

这也是 PyTorch Conv2d 权重采用的维度顺序：

(out_channels, in_channels, kernel_height, kernel_width)

如果启用 bias，每个输出通道还有一个独立 bias，因此：

\[ b \in \mathbb{R}^{C_{\text{out}}} \]

对于带 batch 维度的输入，完整形状为：

\[ X \in \mathbb{R}^{N\times C_{\text{in}}\times H\times W} \]

输出形状为：

\[ Y \in \mathbb{R}^{N\times C_{\text{out}}\times H_{\text{out}}\times W_{\text{out}}} \]

其中，\(N\) 是 batch size。卷积层会对 batch 中每个样本使用同一组权重，但不同样本之间不会相互混合。

x = torch.randn(4, 3, 32, 32)
weight = torch.randn(16, 3, 3, 3)
bias = torch.randn(16)

y = F.conv2d(x, weight, bias=bias, stride=1, padding=1)

print('Input shape:', x.shape)
print('Weight shape:', weight.shape)
print('Bias shape:', bias.shape)
print('Output shape:', y.shape)

Input shape: torch.Size([4, 3, 32, 32])
Weight shape: torch.Size([16, 3, 3, 3])
Bias shape: torch.Size([16])
Output shape: torch.Size([4, 16, 32, 32])

这个例子中：

• Batch size 为 4；
• 输入有 3 个 channel；
• 卷积层包含 16 个卷积核；
• 每个卷积核都覆盖全部 3 个输入 channel；
• 每个卷积核产生一个输出 channel。

因此输出形状是 (4, 16, 32, 32)。

卷积层的参数数量也可以直接从权重形状得到：

\[ C_{\text{out}}C_{\text{in}}K_hK_w + C_{\text{out}} \]

与全连接层不同，这个参数量不依赖输入图像的高度和宽度。只要输入 channel 数不变，同一个卷积层既可以处理 \(32\times 32\) 图像，也可以处理更大的空间尺寸。

5.2.8 \(1\times 1\) 卷积在做什么

第一次看到 \(1\times 1\) 卷积时可能很奇怪。它的空间窗口只有一个位置，既不能观察相邻像素，也不能直接检测边缘，那么它为什么仍然有用？

关键在于：

卷积核的空间大小虽然是 \(1\times 1\)，但它仍然覆盖全部输入 channel。

假设输入某个位置的 channel 向量为：

\[ x_{i,j}\in\mathbb{R}^{C_{\text{in}}} \]

一个拥有 \(C_{\text{out}}\) 个输出通道的 \(1\times 1\) 卷积，会在每个空间位置执行相同的线性变换：

\[ y_{i,j} = Wx_{i,j} + b \]

其中：

\[ W\in\mathbb{R}^{C_{\text{out}}\times C_{\text{in}}} \]

因此，\(1\times 1\) 卷积的主要作用不是混合空间邻域，而是混合 channel 信息。它可以：

• 改变 channel 数量；
• 让不同 channel 之间交换信息；
• 在较昂贵的空间卷积之前先压缩 channel，从而降低计算量。

图 5.2.8 \(1\times 1\) 卷积的互相关运算 (Zhang et al. 2023, fig. 6.4.2)

而且，\(1\times 1\) 卷积与逐位置线性层是等价的。只要把输入张量的 channel 维度看作特征维度，\(1\times 1\) 卷积就是在每个空间位置上应用相同的线性变换。

下面验证 \(1\times 1\) 卷积与逐位置线性层的等价关系。

x = torch.randn(2, 3, 4, 5)
weight = torch.randn(6, 3, 1, 1)
bias = torch.randn(6)

conv_output = F.conv2d(x, weight, bias=bias)

x = x.permute(0, 2, 3, 1)
linear_weight = weight[:, :, 0, 0]
linear_output = F.linear(x, linear_weight, bias)
linear_output = linear_output.permute(0, 3, 1, 2)

print('Conv output shape:', conv_output.shape)
print('Linear output shape:', linear_output.shape)

flag = torch.allclose(conv_output, linear_output, atol=1e-6)
print('Is Conv2d output equal to Linear output?', flag)

Conv output shape: torch.Size([2, 6, 4, 5])
Linear output shape: torch.Size([2, 6, 4, 5])
Is Conv2d output equal to Linear output? True

两种计算完全相同。区别只是 Conv2d 把这组线性变换自然地应用到了所有空间位置，并保持了 (N, C, H, W) 的图像布局。

\(1\times 1\) 卷积会在后面的 GoogLeNet、SqueezeNet、MobileNet 和 ResNet 中反复出现。这里先记住它最核心的含义：

普通空间卷积同时混合空间信息和通道信息，而 \(1\times 1\) 卷积只在每个位置混合通道。

5.2.9 本章小结

这一节从最简单的单通道二维卷积出发，逐步补全了实际 Conv2d 中最重要的计算规则。

卷积层的核心仍然是局部窗口与权重共享。卷积核在输入上滑动，每个输出位置由一个局部窗口和同一组权重计算得到。Padding 在输入边界周围补充元素，用来控制边界信息和输出尺寸；stride 决定卷积核移动的步长，也决定特征图的下采样速度。

对于多通道输入，一个卷积核必须覆盖全部输入 channel，并沿 channel 维度求和。多个不同卷积核会产生多个输出 channel，因此 Conv2d 的权重形状是：

\[ (C_{\text{out}}, C_{\text{in}}, K_h, K_w) \]

\(1\times 1\) 卷积虽然不聚合相邻空间位置，却可以在每个位置混合 channel，并灵活地升高或降低通道数。

到这里，我们已经知道卷积层应该怎样计算，但这一节主要借助 F.conv2d 完成了带 batch、channel、padding 和 stride 的实际运算。下一节我们会把这些规则组合起来，从零实现一个更完整的 Conv2d，并进一步对照 nn.Conv2d 的参数、初始化和输出结果。

References

Zhang, Aston, Zachary C. Lipton, Mu Li, and Alexander J. Smola. 2023. Dive into Deep Learning. Cambridge University Press. https://D2L.ai.
