在前面的章节中，我们已经看到，卷积神经网络在图像分类任务上取得了非常好的效果。给定一张图片，CNN 可以判断这张图里是不是有猫、狗或者汽车。但在很多实际任务中，我们关心的并不是图里有没有某种物体，而是物体在哪里。

例如，在自动驾驶中，系统不仅要知道图像里有行人和车辆，还需要知道它们在图像中的具体位置；在医学影像中，我们不仅要判断是否存在病灶，还需要定位病灶的区域。这类问题被称为 目标检测（Object Detection）。

和图像分类相比，目标检测多了一个关键难点：模型不仅要预测类别，还要预测位置。这意味着，一个简单的分类网络已经不够用了。因为 CNN 通常只接收整张图像作为输入，并输出一个类别概率，它并不会告诉我们目标出现在图像的哪个位置。

那么，一个很直接的想法是：既然 CNN 擅长做分类，我们能不能把检测问题转化成很多次分类问题？我们可以在图像中选取许多可能包含物体的区域，把每个区域裁剪出来，然后分别送进 CNN 做分类。如果某个区域被分类为“汽车”，那就说明汽车可能出现在这个位置。

这个思路听起来非常简单，但它其实正是早期深度学习目标检测方法的核心思想。R-CNN (Region-based Convolutional Neural Network) (Girshick et al. 2014) 就是第一个系统地实现这一思路的模型。它的基本流程可以概括为三步：

  1. 在图像中生成一系列候选区域（Region Proposals）；
  2. 将每个候选区域裁剪并送入 CNN 提取特征；
  3. 使用分类器判断该区域属于哪一类物体，并输出对应的边界框。
图 1：R-CNN 网络结构
图 1：R-CNN 网络结构 (Zhang et al. 2023, fig. 13.8.1)

在接下来的内容中，我们将详细介绍 R-CNN 是如何把目标检测问题拆解成一系列分类问题的，以及这种方法为什么既有效，又存在明显的效率问题。

import cv2
import cv2.ximgproc.segmentation as seg
import matplotlib.pyplot as plt

%config InlineBackend.figure_format = 'retina'

11.1.1 候选区域生成

在开篇，我们提出了一个直观的思路：既然 CNN 擅长做分类，我们能不能在图像中选出很多可能包含物体的区域，然后把这些区域分别送入 CNN 做分类？

这个思路看起来简单，但如果我们真的去实现，很快就会遇到一个非常现实的问题：这些候选区域从哪里来？

最直接的方法是 滑动窗口（Sliding Window）。我们可以在图像上用不同大小的窗口不断滑动，每一个窗口都当作一个候选区域。例如，我们在整张图像上从左到右、从上到下扫描，使用不同尺寸的窗口（比如 64x64、128x128、256x256 等），每个窗口都被视为一个候选区域。然后，我们把每个窗口都裁剪出来，送入 CNN 做一次分类。这个方法的优点是简单直接，但问题也非常明显：窗口数量会非常多。

假设一张图像大小为 1000x1000，如果我们在多个尺度上进行密集滑动，很容易就会产生几十万甚至上百万个候选窗口。如果每一个窗口都要单独跑一次 CNN，那么计算成本几乎是不可接受的。更重要的是，大部分窗口其实都是背景区域，并不包含任何目标。也就是说，我们花了大量计算，只是在重复判断这里没有物体。

因此，一个更合理的问题是：我们能不能先找出可能包含物体的区域，再让 CNN 去判断它们的类别？这就是 候选区域生成（Region Proposals） 的核心思想。

Region Proposal 的目标不是直接识别物体，而是从整张图像中找出一小部分可能包含物体的区域。理想情况下，这些区域应该满足两个条件：

  1. 高召回率：候选区域应该尽可能覆盖所有真实的目标。也就是说，我们不希望漏掉任何一个真正的物体。
  2. 低数量：候选区域的数量应该尽可能少，以减少后续分类的计算负担。

在 R-CNN 中，作者采用了一种经典的算法：选择性搜索（Selective Search）。

Selective Search (Uijlings et al. 2013) 认为，物体通常由一组相似的像素组成。如果我们能够根据颜色、纹理等信息，把相似区域逐步合并，就有可能得到对应物体的区域。Selective Search 首先用图像分割算法把图像切分成许多小区域，我们称为超像素（Superpixels）。然后根据颜色、纹理、大小和形状等特征，逐步合并这些超像素，形成一系列候选区域。在整个合并过程中，每一次生成的区域都会被记录下来，作为一个 Region Proposal。最终，我们通常会得到大约 2000 个候选区域。相比滑动窗口产生的几十万个候选框，这已经是一个大幅的减少。

image = cv2.imread('figures/bus.jpg')
assert image is not None, 'Image not found'

H, W = image.shape[:2]
img_area = H * W

ss = seg.createSelectiveSearchSegmentation()
ss.setBaseImage(image)
ss.switchToSelectiveSearchFast()

rects = ss.process()
print('Total proposals:', len(rects))

filtered = []
for x, y, w, h in rects:
    area = w * h
    if 0.01 * img_area <= area <= 0.5 * img_area:
        filtered.append((x, y, w, h))
print('Filtered proposals:', len(filtered))

output = image.copy()
for x, y, w, h in filtered[:100]:
    cv2.rectangle(output, (x, y), (x + w, y + h), (0, 255, 0), thickness=1)
output = cv2.cvtColor(output, cv2.COLOR_BGR2RGB)

fig = plt.figure(1, figsize=(6, 6))
ax = fig.add_subplot(1, 1, 1)
ax.imshow(output)
ax.set_title('Top 100 Proposals')
ax.axis('off')
plt.show()
Total proposals: 9340
Filtered proposals: 2607

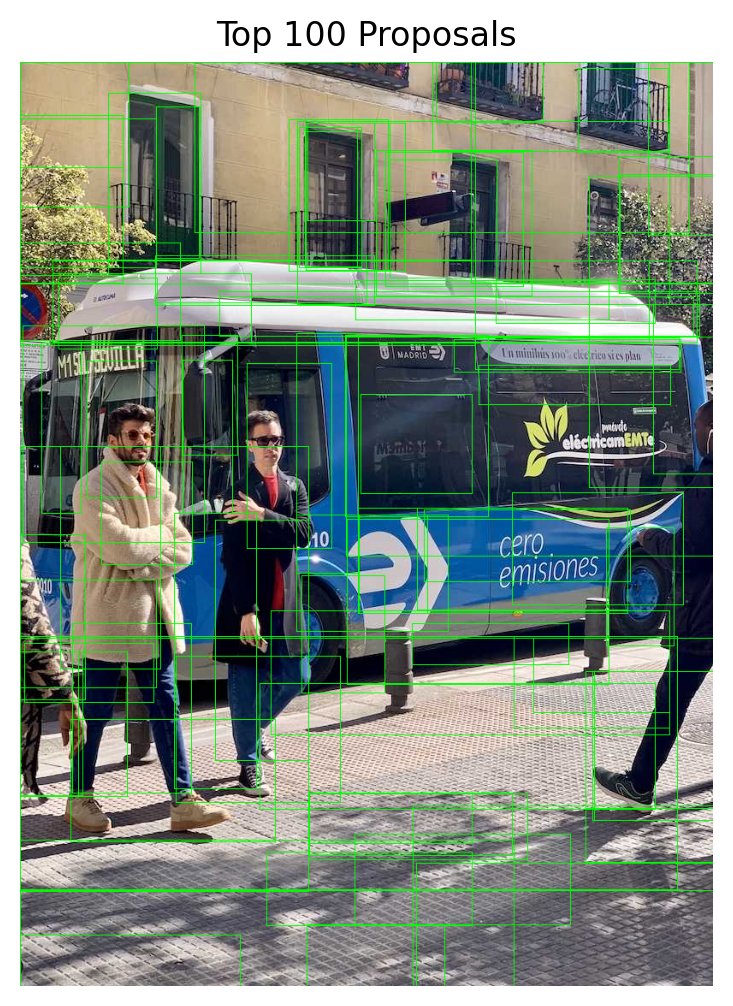

利用 Selective Search 算法，我们成功把候选框数量降低到约 2600 个。同时，通过图片中框的位置，我们可以看到这些候选框已经覆盖了图像中的大部分物体区域。下方人行道背景区域的候选框较少，而行人、汽车、背景楼房的窗户等目标区域的候选框较多，这说明 Selective Search 在生成候选区域时，确实能够更好地覆盖潜在的目标。

所以，Selective Search 相当于一个“粗筛选”步骤，它负责在整张图像中找到可能存在物体的位置，而 CNN 则负责完成真正的识别任务。当然，这种设计也带来了一个新的问题：每一个候选区域都需要单独跑一次 CNN。当候选区域达到 2000 个时，这仍然意味着 2000 次 CNN 前向计算。这也是 R-CNN 最大的效率瓶颈之一。

在了解了 Selective Search 算法之后，我们来看看 R-CNN 的完整流程。

11.1.2 R-CNN 的整体流程

有了候选区域之后，我们就可以把目标检测问题转化成一系列分类问题。那么，一个完整的 R-CNN 模型到底是如何工作的？

R-CNN 的核心思想其实非常直接：先找区域，再做分类。

整个流程可以分为四个主要阶段：

  1. 生成候选区域；
  2. 使用 CNN 提取区域特征；
  3. 使用分类器和边界框回归进行预测；
  4. 非极大值抑制（Non-Maximum Suppression）去除重复检测。

下面我们逐步来看。

1. 生成候选区域

首先，对输入图像运行 Selective Search，生成大约 2000 个候选区域。这些区域并不一定精确对应物体，但它们很可能覆盖图像中的目标。每一个候选区域通常用一个 边界框（Bounding Box） 表示：

\[ (x, y, w, h) \]

其中，\((x, y)\) 是区域的左上角坐标，\(w\) 和 \(h\) 分别是区域的宽度和高度。

接下来，我们把这些区域从原始图像中裁剪出来，经过预处理（例如缩放到固定大小），然后送入 CNN 进行特征提取。

2. CNN 特征提取

CNN 通常要求输入图像具有固定大小，而候选区域的尺寸各不相同。因此，R-CNN 会先把每个区域缩放到统一尺寸（例如 224x224），然后送入一个预训练的 CNN（例如 AlexNet）。

需要注意的是，这个 CNN 是作为一个特征提取器使用的。也就是说，我们并不直接使用 CNN 的输出类别概率，而是取 CNN 的某一层（通常是全连接层）的输出作为该区域的特征表示。这些特征向量可以看作是对该区域内容的高层次抽象描述。

3. 分类器和边界框回归

得到特征向量之后，R-CNN 会对每个区域做两件事情：分类和边界框回归。

对于分类，R-CNN 使用 SVM 分类器来判断区域属于哪个类别。如果一个区域被分类为某个物体类别，那么就认为这个区域包含该物体。在原始 R-CNN 论文中，作者使用 CNN 来提取特征，而使用 SVM 进行分类，这意味着整个训练流程并不是端到端的。

至于为什么要用边界框回归呢？因为候选区域通常并不完全准确地覆盖目标物体。例如，框可能稍微偏左，也可能略大了一点。因此，R-CNN 会训练一个边界框回归器来微调预测框的位置。回归器的输入是 CNN 提取的特征，输出是对边界框的调整量，例如 \((\Delta x, \Delta y, \Delta w, \Delta h)\)，用来修正原始候选框的位置和大小，使其更准确地覆盖目标物体。

相信你可能会有一个疑问，为什么 R-CNN 不直接使用 CNN 的 softmax 输出做分类，而是额外训练一个 SVM？因为在当时，作者尝试直接用 softmax 进行分类，但在 VOC 2007 上 mAP 从 54.2% 降到 50.9%，所以他们保留了 SVM 作为分类器。但是现在，现在随着深度学习的不断发展，端到端训练的检测模型（例如 Faster R-CNN）已经成为主流，直接使用 CNN 的分类头来做分类已经非常普遍了。

4. 非极大值抑制

最后，我们还需要解决一个问题：同一个物体往往会对应多个高分候选框。例如，一辆车周围可能有好几个候选框，它们都和真实目标有较大重叠，而且都被分类器判为“car”。如果我们把这些框全部保留下来，最终输出中就会出现很多重复检测结果。非极大值抑制（Non-Maximum Suppression, NMS） 就是用来解决这个问题的。

NMS 的基本思路很简单：对于同一类别的所有预测框，我们先按置信度从高到低排序，选择分数最高的那个框；然后计算它与其他框的重叠程度，通常用 交并比（Intersection over Union, IoU） 来衡量。IoU 是两个框的相交面积与相并面积之比，IoU 越高，说明两个框的重叠程度越高。如果某些框和当前最高分框的 IoU 超过设定阈值，就认为它们实际上检测的是同一个物体，于是将这些重叠框删除。接着，再从剩下的框中继续选择分数最高的框，重复这个过程，直到没有多余框为止。

这样做的结果就是，对于同一个目标，我们最终只保留一个最有代表性的预测框，从而让检测结果更干净，也更符合直觉。

11.1.3 R-CNN 的伪代码

下面我们用伪代码来总结一下 R-CNN 的整体流程，来更清晰地理解每个步骤是如何衔接在一起的。

R-CNN peudo-code
# R-CNN inference pipeline
image = load_image()

# Step 1: generate region proposals
proposals = selective_search(image)

results = []

for region in proposals:
    # Step 2: warp region to fixed size
    warped_region = warp(region, size=(227, 227))

    # Step 3: extract CNN features
    feature = cnn_extractor(warped_region)

    # Step 4: classify with class-specific SVMs
    scores = svm_classifiers(feature)

    # Step 5: refine box with bounding-box regression
    refined_box = bbox_regressor(feature, region)

    results.append((refined_box, scores))

# Step 6: remove duplicate detections
final_detections = nms_filter(results)

总的来说，R-CNN 的步骤分为两大块：第一块是生成候选区域并提取特征，第二块是分类和边界框回归。由于现在几乎没有人会再使用 R-CNN 了，所以我们就不深入展开每个部分的细节。感兴趣的读者可以参考原始论文 (Girshick et al. 2014)，里面有非常详细的实现细节和实验结果分析。

11.1.3 R-CNN 的关键问题

R-CNN 的提出是目标检测领域的重要突破，因为它第一次成功地把 深度学习引入目标检测。但是，它也有一个非常明显的问题：计算效率非常低。

我们来算一笔账：假设一张图像上有 2000 个候选区域，每个区域都要送入 CNN 做一次前向计算。如果我们使用一个比较轻量级的 CNN（例如 AlexNet），每次前向计算可能需要 10ms，那么单张图像的处理时间就达到了 20 秒！这对于实际应用来说是完全不可接受的。更重要的是，R-CNN 的训练过程也非常复杂。因为它使用了 SVM 作为分类器，所以需要先训练 CNN 提取特征，然后再用这些特征训练 SVM，这个过程并不是端到端的，训练起来也比较麻烦。

在下一节中，我们将看到 Fast R-CNN 是如何解决 R-CNN 中的重复计算问题，并且实现端到端训练的。
