在上一节中，我们介绍了 Fast R-CNN。它通过共享整张图像的卷积特征，成功解决了 R-CNN 中对每个 proposal 做重复做卷积的低效问题；同时，它还把分类和边界框回归统一到了同一个网络中，使目标检测开始走向端到端训练。
但是，Fast R-CNN 仍然有一个关键瓶颈没有解决：候选区域（Region Proposals）仍然依赖外部算法生成。也就是说，虽然卷积特征可以共享，后续分类和回归也都放进了神经网络里，但 proposal 这一步仍然要依赖 Selective Search 这样的传统方法预先完成。而 Selective Search 本身速度较慢，无法通过反向传播进行学习，也不能和后面的检测网络联合优化。结果就是，Fast R-CNN 虽然检测变快了，但整个系统依然不够快。
所以，Faster R-CNN (Ren et al. 2016) 要解决的问题也就变得非常明确：我们能不能连 proposal 也不要交给外部算法，而是直接让神经网络自己来生成？这正是 Faster R-CNN 的核心思想。它在共享卷积特征图之上，进一步引入了一个专门负责生成候选框的模块，也就是 RPN (Region Proposal Network)。这样一来，候选区域生成和目标检测第一次真正被整合进了同一个统一框架中。
在接下来的内容中，我们就来详细看看，Faster R-CNN 是如何通过 Region Proposal Network 把候选框生成也纳入神经网络内部的，以及它为什么能够在提升速度的同时，继续保持很高的检测精度。
Fast R-CNN 已经通过共享卷积特征显著减少了重复计算，但它仍然依赖外部的候选区域生成算法，例如 Selective Search。也就是说，检测网络本身已经变得更统一了，可 proposal 这一步依然游离在神经网络之外。于是，整个系统虽然比 R-CNN 快了很多，但还不够完整。
Faster R-CNN 的关键改进，就是把候选区域的生成也纳入网络内部。它不再先用传统算法单独产生 proposal，再送进检测器，而是直接在共享特征图上增加一个专门负责生成候选区域的模块。这个模块就是 Region Proposal Network (RPN)。
这样一来，Faster R-CNN 的主线就变得很清楚了：
从这个角度看，Faster R-CNN 相比 Fast R-CNN 最本质的变化，就是把 proposal 从一个外部的传统算法，变成了网络内部一个可以学习的模块。不过，这里先不要急着把 RPN 想得太复杂。我们暂时只需要把它理解成一个在特征图上寻找“哪里可能有目标”的网络模块。至于它到底如何生成候选框、为什么需要 anchor、训练时又是如何打标签的，我们放到后面两小节再展开。
有了这个整体主线之后，下面我们就先来看 Faster R-CNN 中最关键的新模块：Region Proposal Network。
import matplotlib.pyplot as plt
import PIL.Image as Image
import PIL.ImageDraw as ImageDraw
import torch
import torchvision.models.detection as models
import torchvision.transforms.v2 as v2
%config InlineBackend.figure_format = 'retina'
print('PyTorch version:', torch.__version__)PyTorch version: 2.11.0+xpuRegion Proposal Network (RPN) 是 Faster R-CNN 中的一个重要创新模块。它的主要作用是直接在卷积特征图上生成候选区域，从而取代了传统的 Selective Search 等外部算法。
从本质上说，RPN 做的是一个“前景性判断 + 边界框回归”的任务。也就是说，对于特征图上的许多位置，它要回答两个问题：
这听起来其实和最终检测头的工作有点像。区别在于，RPN 不关心目标的具体类别，它只关心这里有没有物体。所以，RPN 的分类任务不是多分类，而是一个二分类：前景 or 背景。
RPN 的做法就是，在共享特征图上，用一个很小的网络窗口不断滑动。每滑到一个位置，就基于当前位置附近的特征，预测若干个可能的候选框。
首先，先对特征图施加一个小的卷积层（例如 3x3 卷积），让每个空间位置都融合一点局部上下文信息。然后，在这个位置上接两个并行分支，一个分支输出前景和背景分数，一个分支输出边界框回归参数。但是这里会有一个问题：既然我们不用外部算法（例如 Selective Search）来生成 proposal，那么我们怎么知道每个位置应该预测哪些候选框呢？
Faster R-CNN 的解决办法是引入 锚框（Anchor）。
我们在特征图的每一个位置，预先放置一组参考框。这些参考框的数量和尺寸是人为确定的。比如，在同一个位置上，我们可以预先定义 3 个尺度、3 个宽高比的锚框，那么这个位置就对应 9 个锚框。这样一来，RPN 就可以对每个 anchor 预测一个前景分数，表示这个 anchor 是否可能包含目标；然后预测一个 4 维回归向量，用来对这个 anchor 的位置和大小进行微调。
所以，RPN 不是从零开始凭空生成框，而是从一组预设 anchor 出发，对它们进行打分和修正。这种做法让候选框生成问题变得更容易学习，因为网络不需要直接回归绝对坐标，只需要学习如何在参考框基础上做偏移就行。这也继承了 R-CNN 中边界框回归的思想。
假设特征图大小为 \(H \times W\)，每个位置有 \(k\) 个候选框，那么总共就有 \(H \times W \times k\) 个候选框。对于每个候选框，RPN 都会输出 2 个分类分数（前景 / 背景）和 4 个回归参数（框位置修正）。
所以，整个 RPN 的输出张量规模大致可以写成：
这些预测结果经过解码之后，就会得到一大批候选框。然后，再通过排序、筛选和 NMS，保留其中质量最高的一部分 proposal，送给后面的检测头。
从这个角度看，RPN 其实就是把“候选区域生成”这个原本靠人工设计的传统步骤，变成了一个可以通过数据学习的神经网络模块。这一步非常关键，因为它意味着目标检测中的 proposal 终于可以和后续分类、定位共同建立在深度特征之上，而不再依赖传统算法。当然，候选框的设计还是靠人工确定，所以如何取消人工设计的候选框也是后续研究的一个重要方向，我们在后面会继续介绍。
虽然我们刚才已经引入了 anchor 的概念，但如果第一次接触 Faster R-CNN，很多人还是会觉得这个设计有点抽象：为什么非要先放一堆参考框？直接让网络预测真实框不行吗？
要理解 anchor，最重要的是先认识到一个事实：图像中的目标尺度变化非常大，长宽比也差别很大。同样是一个特征图位置，它在原图上可能对应的是一只猫，也可能是一辆车，还可能是一根很细长的路灯。如果我们只让这个位置预测一个固定形状的框，那么它显然很难同时适应这么多不同形态的目标。
Anchor 的作用，就是提前考虑到各种常见情况。
例如，在某个特征图位置上，我们可以设置 3 种尺度：128x128，256x256，512x512 和 3 种长宽比：1:1，1:2，2:1。这样组合起来，就会得到 9 个 anchor。它们都以当前位置为中心，但大小和形状不同。于是，网络在这个位置上就不是只面对一种框，而是同时面对 9 种候选框。
这样做的好处是，真实目标通常总能和某个 anchor 比较接近。网络只需要学习在这个 anchor 的基础上，往左一点、往右一点、变宽一点、变高一点，就能把 anchor 修正成更准确的目标框。相比直接从零预测一个任意框，这显然是更容易学习的。
当然，anchor 也不是完美的。它依赖人为设定尺度和长宽比，如果这些设计和数据集中的真实目标分布差异太大，效果就可能受影响。后来很多检测器也尝试过 anchor-free 的方法，直接避免这类先验设计。但在 Faster R-CNN 这个阶段，anchor 是一个非常成功且影响深远的机制，它让候选框生成第一次变得既高效又可学习。
那么，既然 anchor 是一个预设的参考框，我们在训练 RPN 的时候，怎么给它打标签呢？也就是说，如何确定哪些 anchor 是正样本（包含目标），哪些是负样本（背景）？
一种常见的做法是基于 IoU 来打标签：
因此，和真实目标高度重叠的 anchor，应该被判为前景；而几乎不和任何目标重叠的 anchor，应该被判为背景。至于为什么忽略那些 IoU 介于 0.3 和 0.7 之间的 anchor，是因为它们既不算是好样本，也不算是坏样本，参与训练可能会引入噪声，反而不利于模型学习。
有了 RPN 和 anchor 的设计，下面我们再来回顾一下 Faster R-CNN 的整体流程：
image = Image.open('figures/bus.jpg').convert('RGB')
transform = v2.Compose(
[
v2.ToImage(),
v2.ToDtype(torch.float32, scale=True),
]
)
weights = models.FasterRCNN_ResNet50_FPN_Weights.DEFAULT
model = models.fasterrcnn_resnet50_fpn(weights=weights)
model.eval()
with torch.inference_mode():
inputs = transform(image).unsqueeze(0)
outputs = model(inputs)[0]
draw = ImageDraw.Draw(image)
for box, label, score in zip(outputs['boxes'], outputs['labels'], outputs['scores']):
if score > 0.5:
draw.rectangle(box.tolist(), outline='red', width=3)
draw.text(
xy=(box[0], box[1]),
text=f'{weights.meta["categories"][label]}: {score:.2f}',
fill='red',
font_size=24,
)
fig = plt.figure(1, figsize=(6, 6))
ax = fig.add_subplot(1, 1, 1)
ax.imshow(image)
ax.set_title('Faster R-CNN Detection')
ax.axis('off')
plt.show()

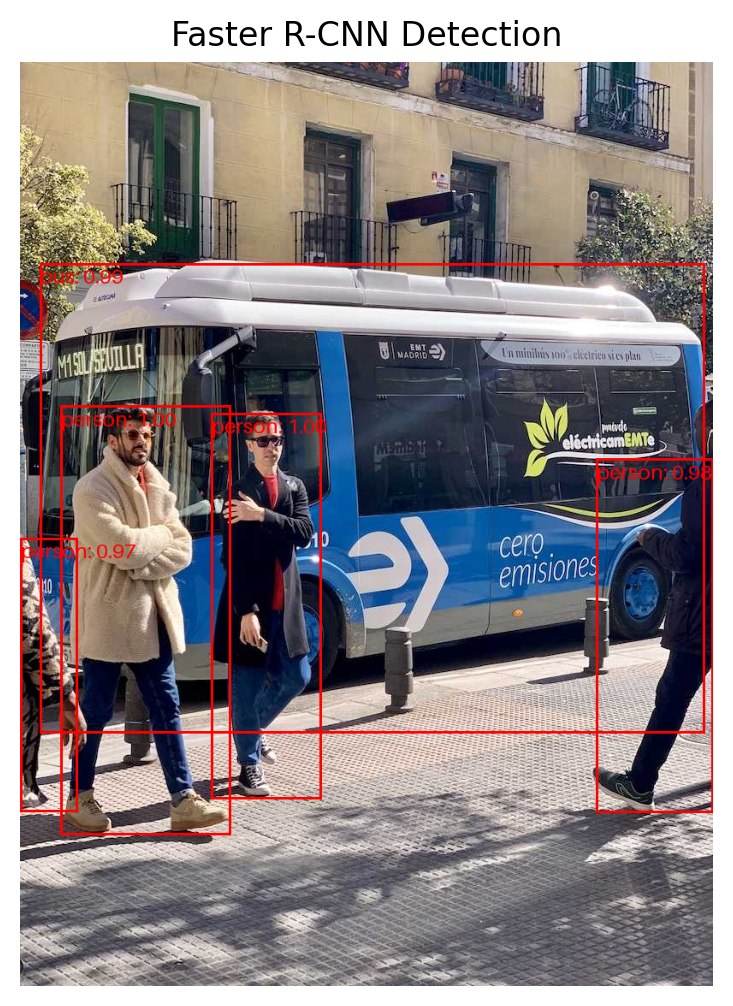

可以看到，Faster R-CNN 准确识别出了四个人和一辆汽车，且置信度都在 97% 以上。这个结果已经非常不错了。唯一美中不足的就是，最右边那个人的边界框高度不够，模型可能把这个人的头部误认为是背景。但是整体来说，Faster R-CNN 是第一个能够在保持高精度的同时，真正实现端到端训练的目标检测框架。
Faster R-CNN 在目标检测发展史上非常重要，因为它真正把两阶段检测框架统一了起来。
这意味着，目标检测第一次形成了一个相对完整的深度学习流水线：从特征提取、候选框生成，到分类和定位，全部在统一框架中完成。 这个思想影响非常深远，后面的很多两阶段检测器，其实都可以看作是在 Faster R-CNN 的基础上不断改进。
不过，Faster R-CNN 也并不是没有局限。
